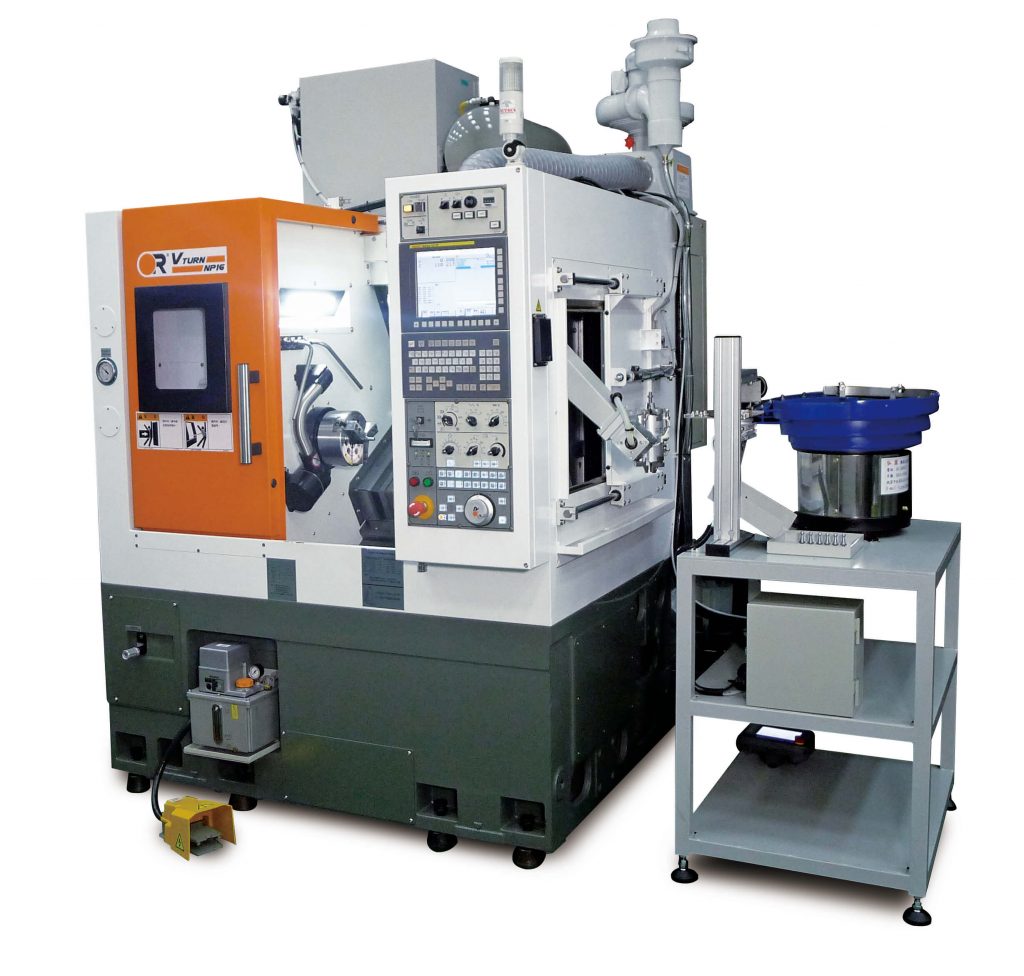

Токарный обрабатывающий центр с ЧПУ Vturn-NP16/NP20 предназначен для высокоточной токарной обработки деталей вращения, валов, фланцев и др. Максимально продуктивно эти станки используются в машиностроении в серийном и крупносерийном производстве, для чего используется к примеру пруткоподатчик (барфидер) и уловитель готовых деталей.

Станок имеет жёсткую наклонную станину, и комплекс инноваций, направленных на круглосуточное охлаждение всех узлов станка, для возможности использования станка в 3-х сменном режиме работы, без потери точности.

  • Серия NP представлена двумя моделями Vturn-NP16 и Vturn-NP20
  • Ширина станины станка всего 1488 мм / 1930 мм
  • Ход по оси Z 250 мм / 400 мм
  • Скоростной и жесткий станок благодаря роликовым линейным направляющим качения
  • Скорость быстрых перемещений по осям 30 / 30 м/мин
  • Патрон 6” / 8”
  • Револьверная головка с серво-двигателем
  • Конвейер для стружки устанавливается с права или сзади

Vturn-X200  многозадачный токарный станок с двумя шпинделями для 5-осевой обработки.
Инновационная модель Vturn-X200  оснащена поворотным шпинделем с вращающимся инструментом позволяет осуществлять фрезерование под произвольным углом.
Нижняя револьверная головка может быть дополнительно установлена для повышения производительности.
Два основных токарных шпинделя имеют прямой привод DDS. Встроенные мотор-шпинделя исключают вибрации от ременных или зубчатых передач как в обычной конструкции.



Технические характеристикиVturn-NP16(CM)Vturn-NP20(CM)
Рабочие параметрыТип привода шпинделяРеменной
Форма станиныКоробчатая, цельнолитая
Точность индексирования ЧПУ0,001
Система управленияFANUC 0i-TF (10,4”)
Максимальный диаметр над станиной, мм570650
Максимальный диаметр над суппортом, мм325365
Расстояние между центрами, мм270520
Максимальный диаметр обрабатываемой детали, мм260 (200)320 (260)
Рекомендуемый диаметр точения, мм185 (200)206 (234)
Диаметр сквозного отверстия в шпинделе, мм4252
ПеремещенияТип направляющихРоликовые направляющие качения
По оси Х, мм20+130 (50+100)20+160 (50+130)
По оси Z, мм250400
Ускоренная подача, м/минX/Z: 30/30
Подача при обработке, мм/минX/Z: 0…1260
Мощность серводвигателей подач по осям, кВтX:1,8;   Z:1,8
Диаметр и шаг ШВП25хP10 (X) 40хP10 (Z)
Ширина направляющих – X / Z оси35 / 35
Главный  шпиндельРазмер патронаА2-5 (6” — 152 мм)А2-6 (8” — 205 мм)
Максимальная частота вращения, об./мин.60004200
Внутренний диаметр подшипника, мм80100
Мощность главного шпинделя (cont./30min/15%), кВт5.5 / 7.5 / 117.5 / 11 / 15 (опция 11 / 15 / 18.5)
Конус шпинделя1/201/20
Револьверная инструментальная головкаКоличество инструментов1212
Количество приводных инструментов  (опция для CM)(12)(12)
Размер державки призматического инструмента, мм20х2025х25
Максимальный диаметр осевого инструмента, мм32 (BMT-45)40 (BMT-55)
Время смены инструментов (от инстр. к инстр.), сек.0.90.9
Частота вращения приводного инструмента, об./мин.4000 (опция 6000)4000 (опция 6000)
Мощность двигателя, кВт2.22.2
Задняя бабкаДиаметр пиноли, мм6075
Конус пиноли, ммМТ3МТ4
Перемещение (ход) пиноли, мм8080
Общие
характеристики
Ёмкость бака охлаждающей СОЖ, л.160240
Количество потребляемой энергии, кВА14.4 (15.1)16.6 (17.3)
Размеры обрабатывающего центра ДxШxВ  (с конвейером для убора стружки), мм1488х1956(2108)х17751930х2257х1890
Вес станка (нетто), кг28003800



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Литая станина жесткой конструкции из чугуна «Meehanite»
Система ЧПУ Fanuc 0i-TF рус. (Япония) цвет. графический дисплей 10.4”
Диалоговое программирование Manual guide I (MGi)
Револьверная головка 12 позиций – стандартная
Гидравлическая система для патрона
Лампа аварийной сигнализации
Система автоматической смазки
Лампа освещения рабочей зоны
Гидравлический патрон
Дополнительный комплект мягких кулачков для патрона
Ящик с комплектом инструмента
Помпа подачи СОЖ высокого давления
Система обмыва защитного кожуха оси Z
Высокопрочное брызгозащитное ограждение
Трансформатор
Анкерные болты и пластины
Комплект документации на станок
Конвейер для удаления стружки с тележкой (расположение – сзади)
Руководства по эксплуатации.
ОПЦИИ:
Маслоотделитель
Задняя бабка с программируемой гидравлической пинолью
Автоматическая привязка инструмента Renishaw
Поставка станка без конвейера для удаления стружки с тележкой
Расположение конвейера для удаления стружки - справа
Функция фрезерования C-ось, BMT револьверная головка
Ловушка для деталей
Ловушка для деталей + ленточный конвейер
Барфидер интерфейс
Барфидер (пруткоподатчик) DH-65
