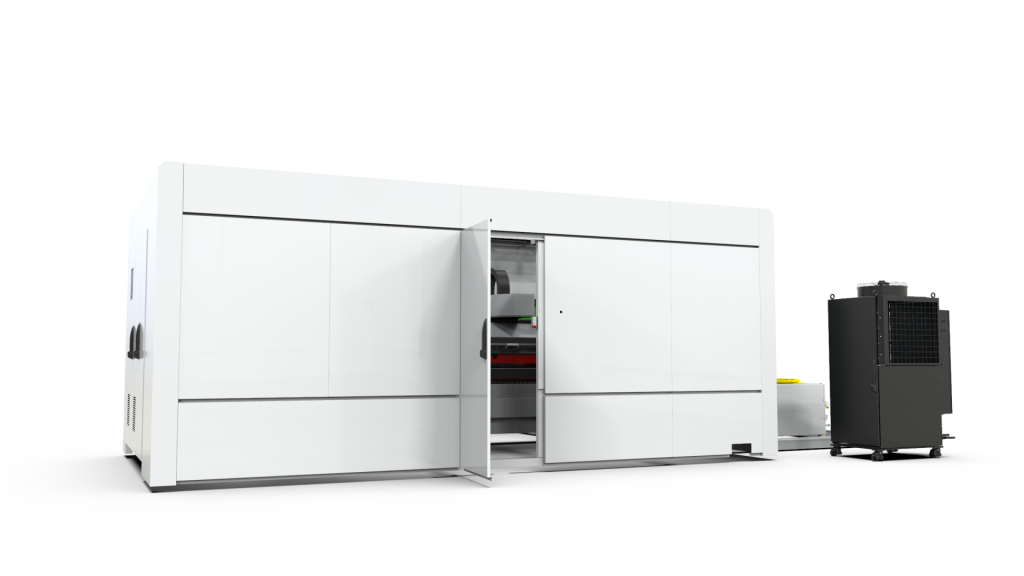

Машини лазерного різання DURMA серії HD-FS забезпечують якісне різання металу на високих швидкостях, тим самим виконуючи головні вимоги перед ставками лазерного різання.

Принцип роботи

У конструкції машин лазерного різання DURMA серії HD-FS ріжуча головка переміщається над листом, а стіл у цей час залишається нерухомим. За рахунок такого принципу роботи вдалося досягти високих прискорень, зберігши при цьому прецизійну точність різу.

Твердотільний волоконний лазер

У виробництві машин лазерного різання інженери заводу DURMAZLAR MAKINA використовують твердотільні волоконні лазери від всесвітньо відомого виробника IPG Photonics, а також твердотільні волоконні лазери Brilase власного виробництва. Дані резонатори забезпечують наступні переваги перед лазерами СО2:

- Необов'язково для створення лазерного променя використовувати газ;

- Ефективна робота з різними кольоровими металами забезпечується за рахунок мінімального відображення променя;

- Споживання енергії дуже низьке та забезпечує до тридцяти відсотків ефективності;

- Мінімальна вимога до обслуговування;

- Відсутність необхідності регулювання дзеркал.

Твердотільні волоконні лазери IPG та Brilase універсальні, і можуть працювати з товстим та тонким листовим металом.                                 

Конструкція лазерів DURMA

Машини лазерного різання DURMA серії HD-FS мають жорстку зварювальну конструкцію. Станина після зварювання проходить процес зняття залишкової напруги. Цей процес відбувається на спеціальному вібраційному стенді, що дозволяє уникнути зміни геометрії верстата в процесі експлуатації. Ріжуча головка переміщається осями за допомогою високоякісних серводвигунів і косозубої рейки. Витяжка продуктів горіння та пилу під час роботи машин лазерного різання DURMA серії HD-FS відбувається через спеціальний секційний витяжний стіл.

Два змінні столи

Машини лазерного різання DURMA серії HD-FS оснащені автоматичними змінними столами. Завдяки цьому, за рахунок зменшення часу на завантаження листів та розвантаження готових деталей, значно збільшено продуктивність роботи верстата. Дані операції можуть здійснюватися не перериваючи процес різання.

Бічне завантаження

Найчастіше багато хто з бажаючих придбати машини лазерного розкрою листа стикаються з проблемою відсутності площі. Саме для таких випадків використовується конструкція машин лазерного різання з бічним завантаженням листа. Таку конструкцію мають верстати лазерного різання DURMA серії HD-FS. Дані верстати компактні, і можуть встановлюватись у різних приміщеннях.

Ріжуча головка Precitec Procutter F150

На верстатах лазерного різання DURMA серії HD-FS встановлена ріжуча головка Precitec Procutter F150 з автофокусом. Не рівні листи не страшні для верстата, при використанні цієї різальної головки.

Збільшення можливостей

Верстати лазерного різання DURMA серії HD-FS можуть оснащуватися рядом додаткових опцій, які значно спростять та прискорять процес різання листа:

- Система завантаження важких листів керована оператором;

- Система завантаження важких листів керована ЧПУ;

- IP камера для відстеження процесу різання;

- Спеціальний софт для керування процесом різання;

- Установка для фільтрації повітря (Ця установка дозволить викидати очищене від продуктів горіння підігріте повітря до приміщення цеху, тим самим ставши додатковим джерелом тепла в зимовий період);

- Фарбування машини в спеціальний колір (Якщо підтримка корпоративних кольорів є важливим завданням для Вашого підприємства, фахівці заводу DURMAZLAR MAKINA готові пофарбувати машину лазерного різання DURMA серії HD-FО в колір, що Вас цікавить);

- Додаткові комплекти витратних матеріалів;

- Осушувач повітря.



РЕЗОНАТОР IPGYLS-1KWYLS-2KWYLS-3KWYLS-4KWYLS-6KW
Потужність (Вт)10002000300040006000
Діапазон виходу (Вт)100-1000200-2000300-3000400-4000600-6000
Довжина хвилі (нм)1070-1080
Максимальна товщина листа:
Сталь (мм)812162025
Нержавіюча сталь (мм)4681012
Алюміній (мм)4681215
Латунь (мм)4681012
Мідь (мм)235610



ТЕХНІЧНІ ХАРАКТЕРИСТИКИОд. вимHD-FS 3015
Хід по осі Хмм3100
Хід по осі Yмм1550
Хід по осі Zмм125
Максимальний розмір листамм3048 х 1524
Максимальна вага листакг/м2200
Швидкість переміщення по осі Хм/хв100
Швидкість переміщення по осі Yм/хв120
Синхронне переміщення Х + Yм/хв158
Прискоренням/с216
Точність позиціонуваннямм±0,05
Повторюваність позиціонуваннямм±0,05
ЧПУSinumerik 840D
Порт 2хEthernet 4xUSB 1xProfibus
Вільні слоти2xPCI 1xCF Card
Монітор19’’ TFT Кольоровий монітор
