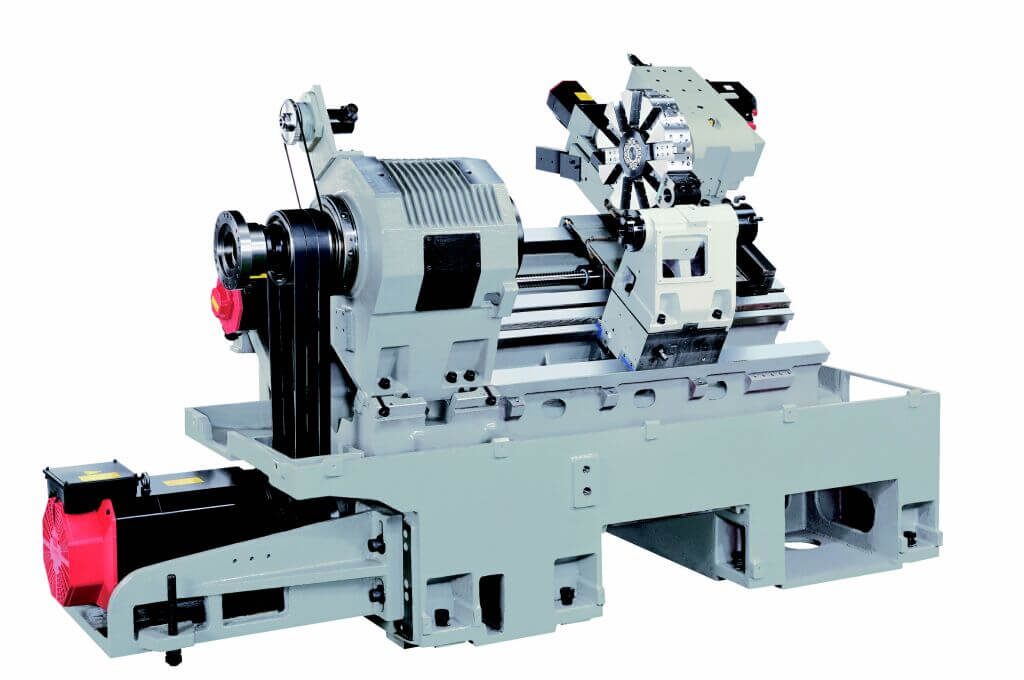

Токарний верстат з ЧПУVturnII-16/20 призначений для високопродуктивної та прецизійної обробки деталей довжиною до 540 мм. Система ЧПУ Fanuc (Японія), револьверна головка для швидкої зміни інструмента, задня бабка та конвеєр для убирання стружки.
Станина верстата має суцільнолиту жорстку конструкцію з чавуну марки Meehanite. Чавун «Meehanite» відрізняється високими властивостями, що демпфують і віброгасять, високою міцністю і стійкістю до температурних деформацій, що забезпечує верстату в процесі роботи більш високу точність, особливо в умовах важких режимів різання, і довгий термін служби.
Похила станина - це найкраще відведення стружки із зони різання, форма паралелепіпеда станини з вищою задньою стінкою, сприяє більшій жорсткості при високих навантаженнях, що крутять. Внутрішній простір коробчатої станини заповнено ребрами жорсткості, що додатково посилюють цільну конструкцію.
Напрямні станини цільнолиті та відшліфовані за одну установку. Поверхня напрямних піддається гартуванню до HRC 55±3 і фінішної ручної шабровки. Комплекс бездоганних характеристик підготовки станини заводом Victor забезпечує високу точність протягом тривалого часу експлуатації верстата, при важких режимах роботи.
Коробчасті напрямні посилюють жорсткість верстата і дозволяють робити ударне різання або обточування жорсткого матеріалу.
По осі Z встановлений потужний серводвигун на Fanuc 3 кВт, головний двигун Fanuc 15/11 кВт, що в сукупності дозволяють робити силове різання.
Револьверна головка має модернізований серво-привід (час зміни інструменту 0,2 сек.).
Підвищена кутова точність позиціонування шпинделя завдяки використанню DDS мотор-шпинделя для осі C при комплектації верстата фрезерною функцією обробки.
Технічні характеристики | VturnII-16 VturnII-20 | VturnII-16CV VturnII-20CV | |
Робочі параметри | Тип приводу шпинделя | Ремінний | Мотор-шпиндель |
Форма станини | Коробчаста, цільнолита | ||
Точність індексування ЧПУ | 0,001 | ||
Система управління | FANUC 0i-TF | ||
Максимальний діаметр над станиною, мм | 590 | 590 | |
Відстань між центрами, мм | 540 | 540 | |
Максимальний діаметр оброблюваної деталі, мм | 440 | 330 | |
Рекомендований діаметр точення, мм | 370 | 270 | |
Діаметр наскрізного отвору у шпинделі, мм | 40 52 (опц. 66) | 40 52 | |
Переміщення | Тип напрямних | Жорсткі напрямні ковзання | |
По осі Х, мм | 20+220 | 105+135 | |
По осі Z, мм | 510 | 510 | |
Прискорена подача, м/хв | X/Z: 20/24 | ||
Подача при обробці, мм/хв. | X/Z: 0…1260 | ||
Потужність серводвигунів подач по осях, кВт | X:1,6; Z:3,0 | X:1,6; Z:3,0 | |
Діаметр та крок ШВП | 28хP8 (X) 40хP10 (Z) | 28хP8 (X) 40хP10 (Z) | |
Головний шпиндель | Розмір патрона | А2-5 (6” – 170 мм) А2-6 (8” – 205 мм) | А2-5 (6” – 170 мм) А2-6 (8” – 205 мм) |
Максимальна частота обертання, об/хв. | 6000 4200 | 6000 4200 | |
Внутрішній діаметр підшипника, мм | 90 100 | 90 100 | |
Потужність головного шпинделя (cont./30min), кВт | 11 / 15 | 5,5 / 7,5 11 / 15 | |
Конус шпинделя | 1/20 | 1/20 | |
Револьверна інструментальна головка | Кількість інструментів | 12 10 | 12 |
Кількість приводних інструментів | – | 12 | |
Розмір державки призматичного інструменту, мм | 20х20 25х25 | 20х20 25х25 | |
Максимальний діаметр осьового інструменту, мм | 32 40 | VDI-30 | |
Час зміни інструментів (від інстр. до інстр.), с. | 0,2 | 0,2 | |
Задня бабка | Діаметр пінолі, мм | 75 | 75 |
Конус пінолі, мм | МТ4 | МТ4 | |
Переміщення (хід) пінолі, мм | 80 | 80 | |
Загальні характеристики | Ємність бака охолоджуючої СОЖ, л. | 130 | 130 |
Кількість споживаної енергії, кВА | 23 | 35 | |
Розміри обробного центру ДxШxВ, мм | 2300х1585х1700 | 2300х1585х1700 | |
Вага верстата (нетто), кг | 4200 | 4300 |
