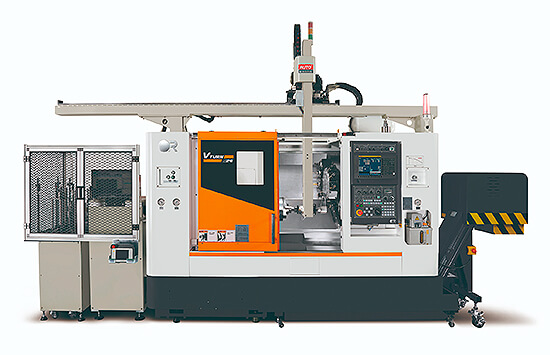

Серия токарных станков с ЧПУ VICTOR Vturn-S26 представлена в двух моделях - S26/60 и S26/110. Представленные модели имеют литую жесткую  станину из чугуна марки MEEHANITE с наклоном 30°, систему ЧПУ FANUC 0i-TF (type 1), программируемую заднюю бабку.

Обе модели опционально комплектуются револьверной головкой с приводным инструментом и С-осью шпинделя, что позволяет выполнять операции сверления и фрезерования прямо на станке.



ПараметрЕд. изм.Vturn-S26/60 (CM)Vturn-S26/110 (CM)
Характеристики загружаемой заготовкиМакс. диаметр над станинойммØ600Ø600
Станд. диаметр обрабатываемой деталиммØ350 (Ø285)Ø350 (Ø285)
Макс. диаметр обрабатываемой деталиммØ430 (Ø420)Ø430 (Ø420)
Макс. диаметр над суппортомммØ480Ø480
Расстояние между центрамимм6401130
Макс. диаметр прутка (Сквозное отверстие тяговой трубы)ммØ75 (опц. 77, 91)Ø75 (опц. 77, 91)
Перемещения по осямПеремещение по оси Xмм215+25 (210+30)215+25 (210+30)
Перемещение по оси Zмм6101100
Ускоренное перемещение по осям X / Zм/мин18 / 2418 / 24
Мощность мотора по осям X / ZкВт4 / 44 / 4
Подача при обработкемм/минX/Z: 0~1260X/Z: 0~1260
Диаметр х шаг ШВПммØ32×P6 (X), Ø40×P8 (Z)Ø32×P6 (X), Ø40×P8 (Z)
ШпиндельМаксимальная частота вращенияоб/мин3500 (опц. 2500)3500 (опц. 2500)
Хвостовик шпинделя (патрон)дюймA2-8 (10”)A2-8 (10”)
Мощьность шпиндельного мотора (непрерыв./30мин/25%)кВт15 / 18.5 / 2215 / 18.5 / 22
(опц. 18.5 / 22 / 26)(опц. 18.5 / 22 / 26)
Внутр. диаметр подшипника шпинделяммØ130Ø130
Конус шпинделя1 / 201 / 20
Револьверная головкаКоличество инструмента (приводного)шт10 (12) servo10 (12) servo
Размер хвостовика инструмента (призматич. инструмент)ммØ25Ø25
Макс. диаметр расточной оправки (осевой инструмент)ммØ50 (BMT-65)Ø50 (BMT-65)
Время смены инструмента (И-И)сек0.8 (0.81) — смежный0.8 (0.81) — смежный
1.0 (1,25) — противоположный1.0 (1,25) — противоположный
Частота вращения приводного инструментаоб/мин4000 (опц. 6000)4000 (опц. 6000)
Мощность мотора приводного инструментакВт4,504,50
Задняя бабкаДиаметр пинолиммØ110Ø110
Ход пинолимм100100
Конус пинолиMT #5 (опц. MT#4)MT #5 (опц. MT#4)
СтанокСтойка ЧПУFanuc0i-TF (8.4”)0i-TF (8.4”)
Ёмкость бака СОЖл330380
Требование к мощностикВА27 (29)27 (29)
Габариты станка ДxШxВмм4017 x 1848 x 18194673 x 1848 x 1819
Вес неттокг6130 (6230)6730 (6830)
