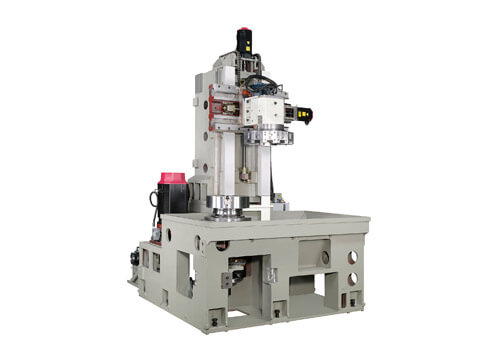

Вертикальні токарні верстати з ЧПУ Vturn - V560 опціонально комплектуються револьверною головкою з приводним інструментом для виконання свердлінь та фрезерування деталі, а також мають можливість експлуатації у роботизованих автоматичних лініях.
ПАРАМЕТРИ
Vturn-V560
ХАРАКТЕРИСТИКИ ДЕТАЛІ:
Макс. діаметр над станиною, мм
600
Макс. діаметр оброблюваної деталі, мм
560
Макс. довжина оброблюваної деталі, мм
520
Станд. діаметр оброблюваної деталі, мм
Ø470
ПЕРЕМІЩЕННЯ ПО ОСЯМ:
По осі Х, мм
280+130
По осі Z, мм
540
ШПИНДЕЛЬ:
Макс. частота обертання, об/хв
2500 (3500-опція)
Кінець шпинделя
A2-8
Діаметр отвору шпинделя, мм
Ø86
Внутрішній діаметр підшипника, мм
Ø130
Діаметр патрона, дюйм
12" (опція - 10"/15"/18")
РЕВОЛЬВЕРНА ГОЛОВКА:
Кількість інструментів, шт.
8
Кількість інструменту (привідного), шт.
8 (VDI-40)
Розмір державки (призматич. інструмент), мм
32
Максимальний діаметр осьового інструменту, мм
50
Час зміни інструменту, с
1
ПОДАЧІ:
Швидкість швидких переміщень, м/хв
X/Z = 15/24
Робоча подача, мм/хв
X/Z = 0-1260
ПРИВІД:
Потужність двигуна шпинделя, кВт
15/18,5 (18,5/22 - опція)
Потужність двигуна подач X/Z, кВт
4/4
Потужність двигуна приводного інструменту (опція), кВт
4
СИСТЕМА ОХОЛОДЖЕННЯ:
Місткість бака СОЖ, л
280
СИСТЕМА ЧПУ:
Стійка ЧПУ, Fanuc
0i-T
ВЕРСТАТ:
Потужність, кВт
40 (45 для CV)
Габарити верстата ДxШxВ, мм
1560 х 3250 х 2918
Вага верстата, кг
6000
