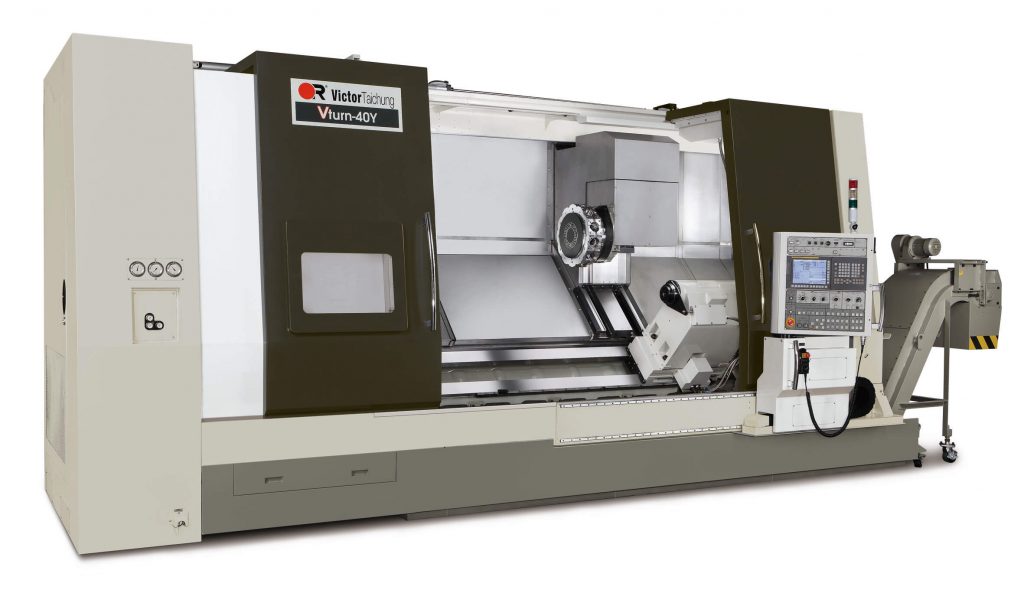

Токарний обробний центр з ЧПУ Vturn-40 призначений для важких режимів різання, обробки валів діаметром до 620 мм і довжиною до 4285 мм.
Похила жорстка станина, напрямні ковзання, автоматична револьверна головка, сучасна стійка ЧПУ FANUC 0i-TF, сервоприводу FANUC та інші сучасні інновації, зробили цю модель верстата дуже популярною та затребуваною серед машинобудівних заводів.
- • Двоступінчаста коробка для надійного важкого точення;
- • Справжня похила станина 45° для максимальної жорсткості станини;
- • Модельний ряд верстатів має РМЦ 1250, 2200, 3250 та 4250 мм;
- • Потужний головний двигун Fanuc A30/6000i (30/37 кВт);
- • Кульковий гвинт Z-осі діаметром 50, 63 та 70 мм для важкого жорсткого точення;
- • Можливість працювати з прутком через внутрішній отвір шпинделя діаметром 91мм;
- • Напрямні ковзання з твердістю HRC 55 для інтенсивного точення;
- • Гідравлічний патрон 15", 18", 21", 24";
- • Фрезерна функція револьверної головки та вісь доступні опціонально.
ПАРАМЕТРИ
Vturn-40/125(CM)[Y], Vturn-40/220(CM)[Y], Vturn-40/325(CM)[Y], Vturn-40/425(CM)[Y]
ГАБАРИТИ ЗАГОТОВКИ:
Максимальний діаметр над станиною, мм
780
Стандартний діаметр точення, мм
520
Максимальний діаметр над супортом, мм
620 [560/580] (390 для CV)
Максимальний діаметр точення, мм
620
Відстань між центрами, мм
1215, 2165, 3425, 4285
Прохідний отвір у шпинделі, мм
91 (опція 105 для CV / (Y) CM)
ОСІ:
Хід по осі X:
310 + 30
125 + 315
107 + 165
280 + 90/290 + 50
- стандартна турель
310 + 30
- турель VDI
125 + 315
- турель VDI, вісь C
107 + 165
- турель BMT, вісь C
280 + 90/290 + 50
Хід по осі Z, мм
1250, 2200, 3250, 4250
Хід по осі Y, мм
±80
Швидка подача - вісь X/Z, м/хв
20/20, 20/20, 20/12, 20/8
Швидка подача - вісь Y, м/хв
7
Двигун подачі - вісь X/Z, кВт
4 / 4 [7 / 7 (α30i)], 4 / 7 (α30i_30Nm) [7 / 6 (α40i)], 4 / 6 (α40i_38Nm) [7 / 6 (α40i)], 4 / 6 (α40i_38Nm) [7 / 6 (α40i)]
Двигун подачі - вісь Y, кВт
4
Швидкість подачі різання, мм/хв.
0 ~ 1260
ШВП х крок
32 x P8 (X) 32 x P10 (Y) 50 x P10 (Z), 36 x P10 (X) 50 x P16 (Z), 63 x P16 (Z), 70 x P12 (Z)
ШПИНДЕЛЬ:
160
Конус шпинделя, дюйм
A2-11 (15")
Максимальна швидкість обертання шпинделя, об/хв.
2500
Потужність двигуна шпинделя, кВт
30/37 з коробкою передач (37/45 CV/YCM/CM)
Внутрішній діаметр підшипника шпинделя, мм
160
Отвір у шпинделі, мм
105
РЕВОЛЬВЕРНА ГОЛОВКА:
320 (250) [320/320], 250 (250) [320/320], 320 (250) [320/320], 320 (250) [320/320]
Кількість інструментів
10 (опція 12) (12 для CV/YCM/CM)
Кількість приводних інструментів
6 (CV) 12 (YCM/CM)
Максимальний розмір квадратної державки, мм
32 х 32
Максимальний розмір ексцентрика, мм
320 (250) [320/320], 250 (250) [320/320], 320 (250) [320/320], 320 (250) [320/320]
Максимальний діаметр хвостовика осьового інструменту, мм
50 (VDI-50) [BMT-75]
Час зміни інструментів (І-І), с.
1
Максимальна швидкість приводного інструменту, об/хв.
3000
Потужність двигуна приводного інструменту, кВА
7
ЗАДНЯ БАБКА:
Діаметр пінолі, мм
150
Максимальний виліт пінолі, мм
150
Конус пінолі, мм
МТ-5
ІНШЕ:
5,3 х 2,7 х 2,2 [2,9], 7,1 х 2,7 х 2,2 [2,9], 8,5 х 2,7 х 2,2 [2,9], 9,5 х 2,7 х 2,2 [2,9]
Контролер ЧПУ (FANUC)
0i-Т
Енергоспоживання, кВА
50 (64 для CV/YCM)
Місткість бака СОЖ, л.
600, 700, 850, 950
Розміри верстата ДxШxВ, мм
5,3 х 2,7 х 2,2 [2,9], 7,1 х 2,7 х 2,2 [2,9], 8,5 х 2,7 х 2,2 [2,9] , 9,5 х 2,7 х 2,2 [2,9]
Вага верстата (нетто), кг
9800 [11800/11000], 15000 [17000/15600], 17000 [19000/17600], 19500 [21500/20100]
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
Лита станина жорсткої конструкції з чавуну «Meehanite»
Система ЧПУ Fanuc 0i-TF рус. (Японія) Колір. графічний дисплей 10.4”
Гідравлічна система для патрона
Лампа аварійної сигналізації
Система автоматичного змащення
Лампа освітлення робочої зони
Гідравлічний патрон
Додатковий комплект м'яких кулачків для патрона
Скринька з комплектом інструменту
Помпа подачі СОЖ високого тиску
Високоміцна бризкозахисна огорожа
Трансформатор
Анкерні болти та пластини
Комплект документації на верстат
Конвеєр для видалення стружки з візком
Задня бабка з програмованою гідравлічною пінолю
Посібники з експлуатації.
ОПЦІЇ:
Діалогове програмування Manual guide I (MGi)
Масловідділювач
Автоматична прив'язка інструменту Renishaw
Постачання верстата без конвеєра для видалення стружки з візком
Пастка для деталей
Пастка для деталей + стрічковий конвеєр
Барфідер інтерфейс
Барфідер (пруткоподатчик) DH-65
