Вертикальний фрезерний обробний центр Victor Vcenter-205A (країна виробник Тайвань) відрізняється від інших центрів даного виробника своїм компонуванням. Верстат Vcenter-205A призначений для комплексної багатоопераційної чорнової, напівчистової та чистової обробки великогабаритних деталей зі сталі та сплавів, чавуну або кольорових сплавів в умовах дрібносерійного виробництва або середньосерійної обробки деталей.

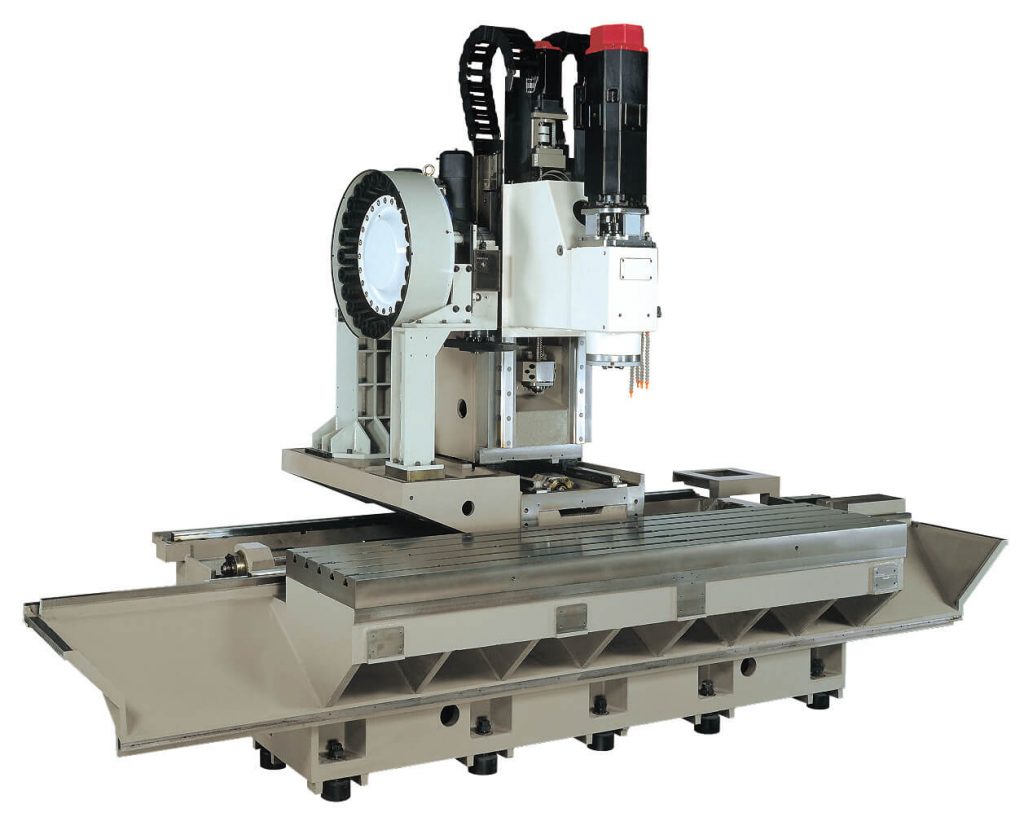

Робочий стіл є єдиним цілим зі станиною верстата. Переміщення за трьома координатами забезпечує вертикальна стійка. Усі напрямні верстата – лінійні, а швидкість переміщень осями становить 30 м/хв. Базова комплектація верстата включає високошвидкісний шпиндель з прямим приводом DDS і частотою обертання 12000 об/хв, який дозволяє обробляти деталі з високим ступенем частоти поверхні. Робоча поверхня столу розміром 2500х550 мм дозволяє встановлювати на нього відразу кілька деталей. Наприклад, можливе поділ робочої зони обробного центру Vcenter-205A на дві частини за допомогою установки спеціальної вертикальної перегородки. У такому компонуванні, на верстаті можна обробляти дві абсолютно різні за складністю деталі. Для прикладу, у першій секції деталь можна обробляти з використанням 3-х координат, а у другій секції встановлено поворотний стіл та інша деталь обробляється у 4-х координатах.

Станини обробних центрів Vcenter-205A мають суцільнолиту конструкцію підвищеної жорсткості із чавуну марки Meehanite. Чавун «Meehanite» відрізняється високими властивостями, що демпфують і віброгасять, високою міцністю і стійкістю до температурних деформацій, що забезпечує верстату в процесі роботи більш високу точність, особливо в умовах важких режимів різання, і довгий термін служби.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Vcenter-205
ПЕРЕМІЩЕННЯ ПО ОСЯМ:
По осі Х, мм
2050
По осі Y, мм
550
По осі Z, мм
560
ВІДСТАНЬ:
Від центру шпинделя до колони, мм
638
Від торця шпинделя до поверхні столу, мм
180 – 740
СТІЛ:
Розміри робочої поверхні столу, мм
2500 х 550
Розміри Т-подібних пазів, мм
5 х 18 х 100
Максимальне навантаження на стіл, кг
1200
ШПИНДЕЛЬ:
Конус шпинделя
ВТ-40
Потужність двигуна шпинделя, безперервна/протягом 30 хв, кВт
11/15 (опція 15/18,5)
Частота обертання шпинделя, об/хв
12000
ПОДАЧА:
Швидка подача в осях X/Y/Z, м/хв
30/30/30
Потужність двигуна подачі в осях X/Y/Z, кВт
4/3/4
Швидкість подачі при різанні, м/хв
7,5 (опція 10)
Шарико-гвинтова пара в осях X/Y, діаметр х крок, мм
50/40 х 10
Шарико-гвинтова пара в осі Z, діаметр х крок, мм
50 х 10
ІНСТРУМЕНТ:
Максимальна довжина інструменту, мм
350
Максимальна вага інструменту, кг
8
Кількість інструментів у магазині, шт
24 (круговий)
Максимальний діаметр інструменту (без суміжних інструментів), мм
80 (127)
Час зміни інструменту, с
2,9
Інструментальний штревель, град
15
Метод вибору інструменту
вільний
ЗАГАЛЬНІ ПАРАМЕТРИ:
Потужність, що споживається, кВА
40
Мінімальний/максимальний тиск повітря, кг/см2
5,5/6,5
Місткість бака системи охолодження, л
400 (опція 2 бака х 300 л)
Стандартна система керування
Fanuc 0i-MС
Необхідна площа для обробного центру, мм
5300 х 3180
Максимальна висота обробного центру, мм
2970
Вага нетто, кг
9050
