Наиболее распространенными станками, используемыми при раскрое металла, являются машины плазменной резки. Цена таких станков в отличии от машин лазерной резки на порядок ниже, а отличия в качестве реза бывают порой незначительные. Основная задача машин плазменного раскроя DURMA серии PL-С это работа с листовым металлом средних толщин.

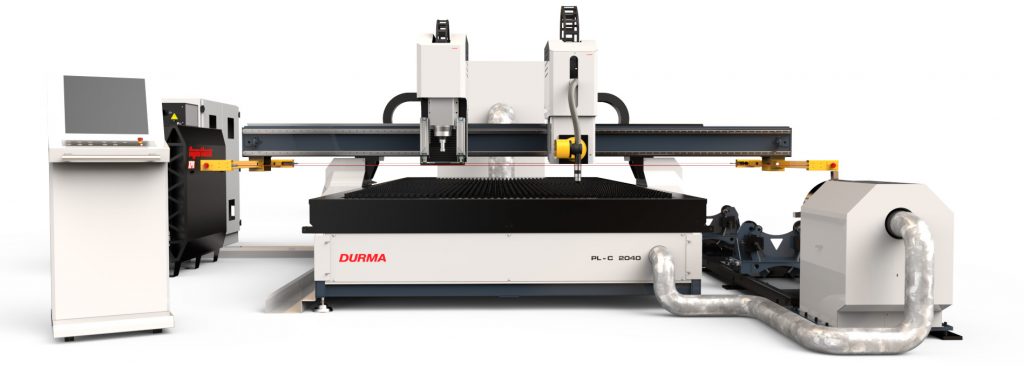

Машин плазменного раскроя DURMA серии PL-С

На машинах плазменного раскроя DURMA серии PL-С движение портала осуществляется по направляющим, которые вмонтированы в стол машины. Это является особым преимуществом при ограниченной площади для установки машины. Порезка металла осуществляется при помощи всемирно известных источников Hypertherm. На машинах плазменного раскроя DURMA серии PL-С установлена система ЧПУ производства завода DURMAZLAR MAKINA.

Конструктивные особенности машин плазменного раскроя DURMA серии PL-С

Осуществление высокоточного плазменного раскроя выполняется благодаря двустороннему приводу. Стол машин плазменного раскроя DURMA серии PL-С разбит на секции, благодаря чему значительно упрощается процесс вытяжки продуктов горения из зоны резки. Для установки станка не требуется фундамент. Пульт ЧПУ расположен отдельно от портала, и может быть перемещен в удобное для оператора место.

Плазменные источники Hypertherm

Основное правило завода DURMAZLAR MAKINA - при использовании комплектующих работать с лучшими мировыми производителями. Именно поэтому источниками для машин плазменного раскроя DURMA серии PL-C были выбраны высокотехнологичные и производительные плазмотроны Hypertherm.

Безопасность

Существуют риски столкновения горелки с вырезанной деталью во время процесса резки листового металла. Элементы горелки выходят из строя в результате таких столкновений, что приводит к нежелательному простою оборудования, а также дополнительным затратам. На машинах плазменной резки DURMA серии PL-С может быть установлена система защиты от столкновений плазменного резака (дополнительная опция). Данная система в момент столкновения с металлом сохраняет целостность плазменной горелки, а также ее составляющих.

Резка труб и профилей

Плазмы DURMA серии PL-С используются не только для резки листового металла. Опционально к станкам возможно установить устройство позволяющее производить резку труб и профилей. Данное устройство выполнит операции, для которых ранее задействовалось несколько разных станков.

Резка под углом

Также очень полезной дополнительной опцией является возможность установки плазменной горелки под углом. Установка горелки под углом может осуществляться  как вручную так и автоматически. Данная опция избавит Вас от потребности в дополнительной обработке готовых деталей.

Фильтрация воздуха

Продукты горения, дым и пыль удаляются из зоны резания при помощи вытяжного стола разбитого на секции. Воздух из вытяжного стола может быть выброшен в атмосферу, а также может пройти процесс очистки при помощи системы фильтрации, и оставаться в цеху. Из системы фильтрации воздух выходит очищенным и немного подогретым. В холодные периоды это срабатывает как дополнительный источник тепла.

Специальные возможности

Специалисты завода DURMAZLAR MAKINA готовы реализовать помимо стандартных решений, различные специальные проекты, учитывая потребности и задачи производства.



Hypertherm ХPR 170

Толщина резки низкоуглеродистой сталиИсточник газа
Максимальная толщина резкиПрожигКислород, Чистый, сухой, обезжиренный воздух или азот
мммм
6035
Толщина резки нержавеющей стали
мммм
3822
Толщина резки алюминия
мммм
3825

Максимальный выходной ток  170 A.

Скорость резки при самом высоком выходном токе (низкоуглеродистая сталь)

6 мм — 5080 мм/мин, 60 мм – 152 мм/мин



Hypertherm MAX PRO 200

Толщина резки низкоуглеродистой сталиИсточник газа
Максимальная толщина резкиПрожигКислород, Чистый, сухой, обезжиренный воздух или азот
мммм
5032
Толщина резки нержавеющей стали
мм
20
Толщина резки алюминия
мм
20
Максимальный выходной ток  200 A. Скорость резки воздухом при самом высоком выходном токе (низкоуглеродистая сталь)  6 мм — 4885 мм/мин, 50 мм – 215 мм/мин



Hypertherm ХPR 300

Толщина резки низкоуглеродистой сталиИсточник газа
Максимальная толщина резкиПрожигЧистый, сухой, обезжиренный воздух, O2, N2, H35, F5
мммм
8045
Толщина резки нержавеющей стали
мммм
7538
Толщина резки алюминия
мммм
5038
Максимальный выходной ток  300 A. Скорость резки при самом высоком выходном токе (низкоуглеродистая сталь)  12 мм — 3940 мм/мин, 80 мм – 165 мм/мин



Hypertherm HPR 800 XD

Толщина резки низкоуглеродистой сталиИсточник газа
Максимальная толщина резкиПрожигЧистый, сухой, обезжиренный воздух, O2, N2, H35, F5
мммм
8050
Толщина резки нержавеющей стали
мммм
160100
Толщина резки алюминия
мммм
16075
Максимальный выходной ток  30-800 A. Скорость резки при самом высоком выходном токе (низкоуглеродистая сталь) 12 мм — 4430 мм/мин



МОДЕЛЬДлина стола (мм)Ширина стола (мм)
Машина плазменной резки PL-C 153030001500
Машина плазменной резки PL-C 204040002000
Машина плазменной резки PL-C 206060002000
Машина плазменной резки PL-C 20120120002000
Машина плазменной резки PL-C 258080002500
Машина плазменной резки PL-C 25120120002500
Машина плазменной резки PL-C 308080003000
Машина плазменной резки PL-C 30120120003000
Машина плазменной резки PL-C 30140140003000
Машина плазменной резки PL-C 30180180003000
Машина плазменной резки PL-C 40100100004000
Машина плазменной резки PL-C 40120120004000
Машина плазменной резки PL-C 40180180004000
