На сьогоднішній день мабуть найпопулярнішим обладнанням у галузі розкрою листового металу є машини лазерного різання. Саме вони завдяки високій швидкості та якості різання належним чином змогли забезпечити необхідні показники продуктивності на багатьох підприємствах.

Перед інженерами заводу DURMAZLAR MAKINA стояло завдання розробити машину лазерного різання, яка б змогла забезпечити високу продуктивність і високу якість різання, за низької ринкової вартості.

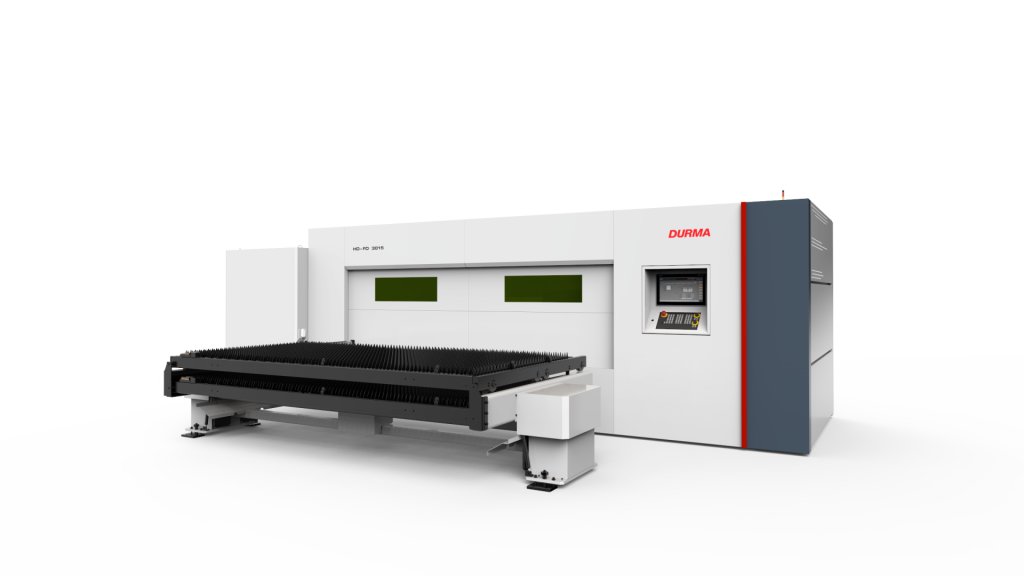

В результаті вирішення цього завдання лінійку обладнання від заводу DURMAZLAR MAKINA поповнили машини лазерного різання серії HD-FО.

Принцип роботи

Верстати лазерного різання DURMA серії HD-FО працюють за принципом переміщення ріжучої головки над листом, стіл у цей час залишається рухомим. Даний принцип роботи дозволяє досягати високих прискорень, зберігаючи точність різання.

Використання твердотільного волоконного лазера

У виробництві машин лазерного різання завод DURMAZLAR MAKINA встановлює резонатори від всесвітньо відомого виробника IPG Photonics, а також резонатори власного виробництва – Brilase. Дані джерела мають такі переваги в порівнянні з лазерами СО2:

  • - Для створення променя лазера використовувати газ не обов'язково;
  • - Ефективна робота із кольоровими металами забезпечується завдяки мінімальному відображенню променя;
  • - Низьке споживання електроенергії забезпечує до 30% ефективності;
  • - Вимога до обслуговування мінімальна;
  • - Немає необхідності регулювання дзеркал.

Джерела лазерного різання, що використовуються заводом DURMAZLAR MAKINA універсальні, і працюють як з товстим так і з тонким листовим металом.

Конструкція машин лазерного різання DURMA

У конструкції машин лазерної DURMA серії HD-FО використовується зварна станина. Після зварювання станина проходить процес зняття залишкової напруги, на спеціальному вібраційному стенді. Саме тому в процесі експлуатації верстата деформації та зміни геометрії верстата не відбуваються. По осях ріжуча головка переміщається за допомогою високоякісних серводвигунів і косозубої рейки. Витяжка пилу та продуктів горіння відбувається через секційний витяжний стіл. Завдяки цьому вдається досягти максимальної ефективності.

Закрита зона різання

Машини лазерного різання DURMA серії HD-FО мають закриту конструкцію та повністю відповідають нормам безпеки по РЄ. Дані машини оснащені одним висувним столом, який спрощує процес завантаження листа.

Ріжуча головка Precitec Procutter F125

На машинах лазерного різання DURMA серії HD-FО встановлено ріжучу головку Precitec Procutter F125 з функцією ручного фокусування. Компанія Precitec є лідером у виробництві ріжучих головок для лазера.

Збільшення можливостей                         

Машини лазерного різання DURMA серії HD-FО мають можливість оснащуватися низкою додаткових опцій, серед яких:

- Установка для фільтрації повітря (Ця установка дозволить викидати очищене від продуктів горіння підігріте повітря до приміщення цеху, тим самим ставши додатковим джерелом тепла в зимовий період);

- Ріжуча головка з автофокусом (При використанні цієї голівки будь-які нерівності листа не страшні);

- Фарбування машини в спеціальний колір (Якщо підтримка корпоративних кольорів є важливим завданням для Вашого підприємства, фахівці заводу DURMAZLAR MAKINA готові пофарбувати машину лазерного різання DURMA серії HD-FО в колір, що Вас цікавить);

- Додаткові комплекти витратних матеріалів;

- Осушувач повітря;

- Хмарна ліцензія та додатковий софт;

- IP камери в зоні різання листа.



РЕЗОНАТОР IPGYLS-1KWYLS-2KWYLS-3KWYLS-4KWYLS-6KW
Потужність (Вт)10002000300040006000
Діапазон виходу (Вт)100-1000200-2000300-3000400-4000600-6000
Довжина хвилі (нм)1070-1080
Максимальна товщина листа:
Сталь (мм)812162025
Нержавіюча сталь (мм)4681012
Алюміній (мм)4681215
Латунь (мм)4681012
Мідь (мм)235610



ТЕХНІЧНІ ХАРАКТЕРИСТИКИОд. вимHD-FO 3015
Хід по осі Хмм3060
Хід по осі Yмм1530
Хід по осі Zмм125
Максимальний розмір листамм3048 х 1524
Максимальна вага листакг/м2200
Швидкість переміщення по осі Хм/мин100
Швидкість переміщення по осі Yм/мин100
Синхронне переміщення Х + Yм/мин141
Прискоренням/с214
Точність позиціонуваннямм±0,05
Повторюваність позиціонуваннямм±0,05
ЧПУSinumerik 840D
Порт2хEthernet 4xUSB 1xProfibus
Вільні слоти2xPCI 1xCF Card
Монітор19’’ TFT Кольоровий монітор
