Якісно! Швидко! Ефективно! Саме такі завдання ставлять собі більшість виробників. Це стосується і розкрою листового металу. Верстати лазерного різання DURMA серії HD-F та серії HD-FL призначені для роботи з листовим металом на високих швидкостях. У базовій комплектації лазерні верстати DURMA серії HD-F і серії HD-FL здійснюють різання по осям X і Y.
Принцип роботи
У верстатах лазерного різання DURMA серії HD-F та серії HD-FL, ріжуча головка переміщається над листом, тоді як стіл залишається нерухомим. Завдяки такому принципу роботи вдалося досягти неймовірно високих прискорень, зберігши при цьому високу точність різу.
Використання твердотільного волоконного лазера
При виробництві верстатів лазерного різання DURMAZLAR MAKINA використовує резонатори від всесвітньо відомого виробника IPG Photonics, а також резонатори Brilase власного виробництва. Дані джерела дозволяють забезпечити такі переваги в порівнянні з лазерами CO2:
- Для створення лазерного променя необов'язково використовувати газ;
- Мінімальне відображення променя дозволить ефективно та з низькими енергетичними витратами працювати з різними кольоровими металами;
- Електричне споживання дуже низьке та забезпечує до 30% ефективності;
- Мінімальна вимога до обслуговування;
- Відсутня необхідність регулювання дзеркал.
Джерела лазерного різання IPG і Brilase універсальні, і можуть працювати як з товстим, так і з тонким листовим металом.
Конструкція лазерів DURMA
Верстати лазерного різання DURMA серії HD-F та серії HD-FL мають зварену конструкцію. Станина верстата після зварювання проходить процес зняття залишкової напруги, на спеціальному вібраційному стенді. Завдяки цьому в процесі експлуатації не відбуваються зміни геометрії верстата та деформації. Переміщення ріжучої головки по осях здійснюється за допомогою високоякісних серводвигунів та косозубої рейки (HD-F серія). На верстатах серії HD-FL переміщення здійснюються за допомогою магнітних двигунів. Під час роботи лазерів витяжка продуктів горіння і пилу відбувається через спеціальний витяжний стіл, який розбитий на секції.

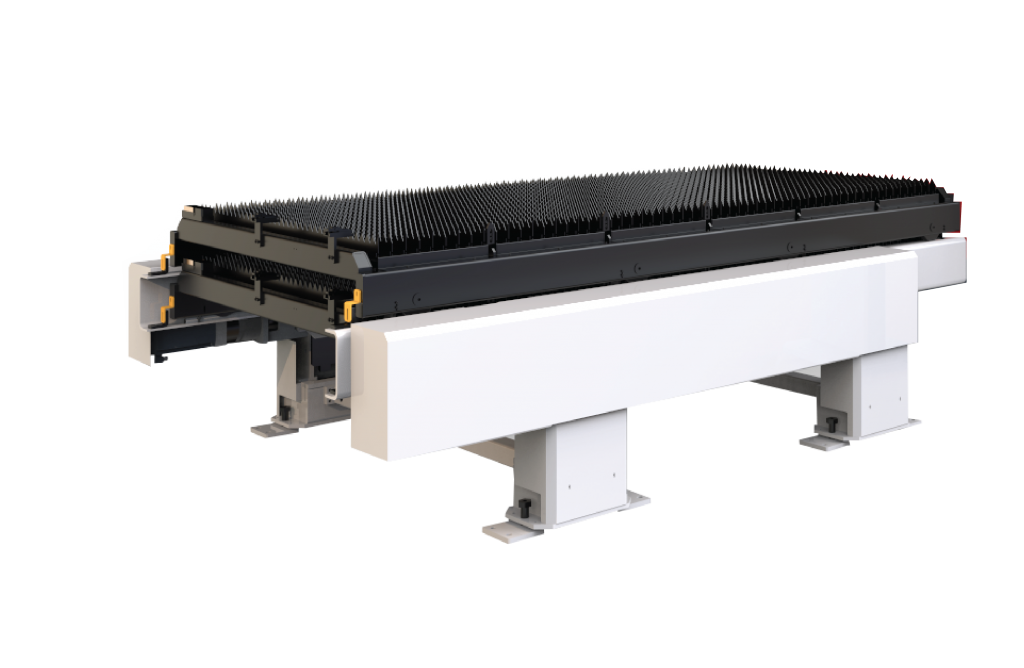

Змінні столи
Верстати лазерного різання DURMA серії HD-F та серії HD-FL оснащені автоматичними змінними столами. Продуктивність роботи верстатів збільшена за рахунок скорочення часу на розвантаження готових деталей, а також навантаження нових листів металу. При змінних столах ці операції можна здійснювати під час роботи верстата.
Ріжуча головка Precitec Procutter F150
На лазерах DURMA серії HD-F та серії HD-FL встановлена ріжуча головка Precitec Procutter F150 з функцією автофокусування. При використанні цієї ріжучої голівки не рівні листи не страшні для верстата.
Збільшення можливостей

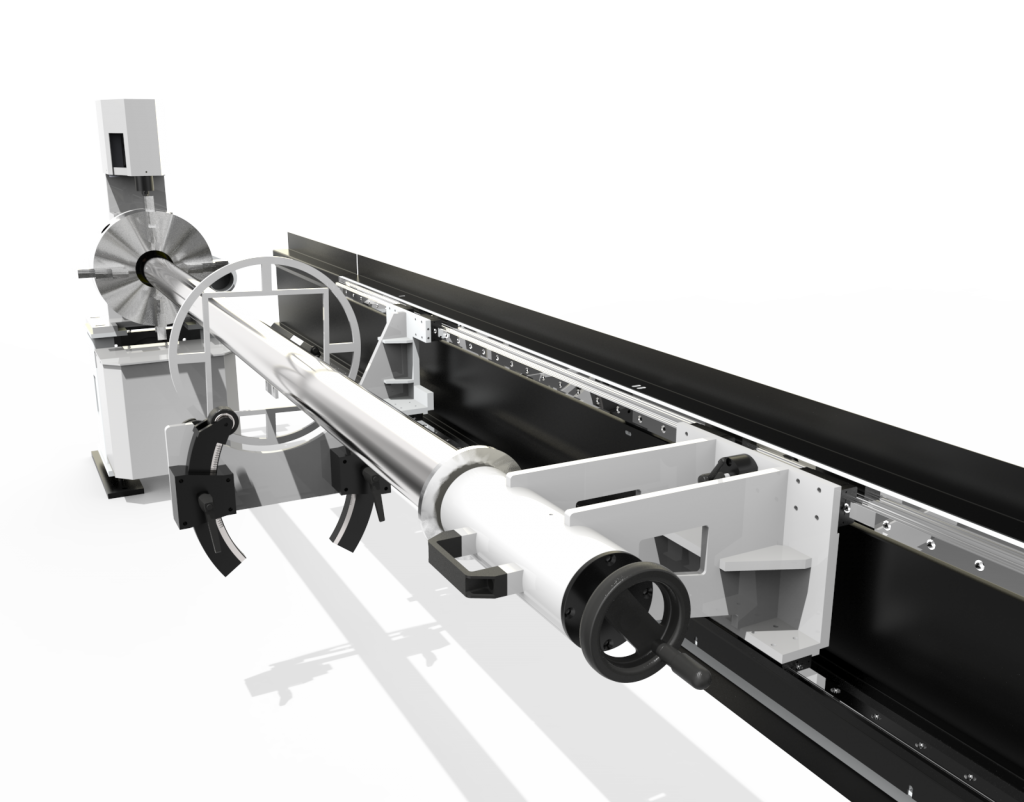

Порізка листового металу – це не граничні можливості верстатів лазерного різання DURMA серії HD-F та серії HD-FL. При необхідності верстати можна укомплектувати пристроєм для різання труб і профілів і поворотною ріжучою головкою, яка дозволить здійснювати різання під кутом, знімати фаски і т.п.
РЕЗОНАТОР IPG | YLS-1KW | YLS-2KW | YLS-3KW | YLS-4KW | YLS-6KW |
Потужність (Вт) | 1000 | 2000 | 3000 | 4000 | 6000 |
Діапазон виходу (Вт) | 100-1000 | 200-2000 | 300-3000 | 400-4000 | 600-6000 |
Довжина хвилі (нм) | 1070-1080 | ||||
Максимальна товщина листа: | |||||
Сталь (мм) | 8 | 12 | 16 | 20 | 25 |
Нержавіюча сталь (мм) | 4 | 6 | 8 | 10 | 12 |
Алюміній (мм) | 4 | 6 | 8 | 12 | 15 |
Латунь (мм) | 4 | 6 | 8 | 10 | 12 |
Мідь (мм) | 2 | 3 | 5 | 6 | 10 |
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ | Од.вим | HD-F (FL) 3015 | HD-F (FL) 4020 | HD-F (FL) 6020 | HD-F (FL) 8020 | HD-F (FL) 12020 |
Хід по осі Х | мм | 3060 | 4100 | 6150 | 8200 | 12200 |
Хід по осі Y | мм | 1530 | 2100 | 2100 | 2100 | 2100 |
Хід по осі Z | мм | 160 | 185 | 185 | 185 | 185 |
Максимальний розмір листа | мм | 3048 х 1524 | 4064 x 2032 | 6090 x 2032 | 8128 x 2032 | 12192 x 2032 |
Максимальна вага листа | кг/м2 | 200 | 200 | 200 | 200 | 200 |
Швидкість переміщення по осі Х | м/хв | 120 (160) | 120 (160) | 120 (160) | 120 (160) | 120 (160) |
Швидкість переміщення по осі Y | м/хв | 120 (160) | 120 (160) | 120 (160) | 120 (160) | 120 (160) |
Синхронне переміщення Х + Y | м/хв | 170 (226) | 170 (226) | 170 (226) | 170 (226) | 170 (226) |
Прискорення | м/с2 | 28 (32) | 28 (32) | 28 (32) | 28 (32) | 28 (32) |
Точність позиціонування | мм | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) |
Повторюваність позиціонування | мм | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) | ±0,05 (±0,03) |
ЧПУ | Sinumerik 840D | Sinumerik 840D | Sinumerik 840D | Sinumerik 840D | Sinumerik 840D | |
Порт | 2хEthernet 4xUSB 1xProfibus | 2хEthernet 4xUSB 1xProfibus | 2хEthernet 4xUSB 1xProfibus | 2хEthernet 4xUSB 1xProfibus | 2хEthernet 4xUSB 1xProfibus | |
Вільні слоти | 2xPCI 1xCF Card | 2xPCI 1xCF Card | 2xPCI 1xCF Card | 2xPCI 1xCF Card | 2xPCI 1xCF Card | |
Монітор | 19’’ TFT Кольоровий монітор | 19’’ TFT Кольоровий монітор | 19’’ TFT Кольоровий монітор | 19’’ TFT Кольоровий монітор | 19’’ TFT Кольоровий монітор |
