Токарные патроны по ГОСТ 2675-80 (Аналог БелТАПАЗ)

Производитель:

Токарный патрон 7100 тип 1 исполнение 1 по ГОСТ 2675-80                                            

Основные характеристики самоцентрирующего 3-х кулачкового токарного патрона:                             

  • - Чугунный корпус
  • - 3-х кулачковый
  • - Самоцентрирующий
  • - Посадка через переходной фланец  по ГОСТ 3889-90
  • - Класс точности по ГОСТ 1654-86



Стандартная комплектация:                                                               

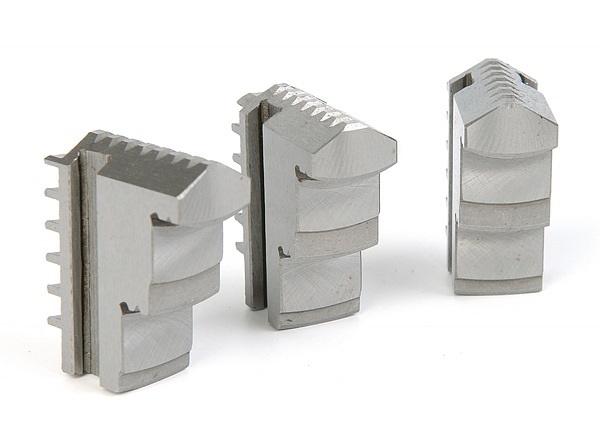

  • 1 компл. кулачков цельных прямых
  • 1 компл. кулачков цельных обратных
  • 1 ключ
  • 1 компл. крепежных болтов



Токарный патрон 7100 тип 2 исполнение 1 по ГОСТ 2675-80                                         

Основные характеристики самоцентрирующего 3-х кулачкового токарного патрона:                           

  • - Чугунный корпус
  • - 3-х кулачковый
  • - Самоцентрирующий
  • - Посадка на конус по ГОСТ 12593-70
  • - Класс точности по ГОСТ 1654-86



Стандартная комплектация:                                                         

  • 1 компл. кулачков цельных прямых
  • 1 компл. кулачков цельных обратных
  • 1 ключ
  • 1 компл. крепежных болтов

Vturn-X200  многозадачный токарный станок с двумя шпинделями для 5-осевой обработки.
Инновационная модель Vturn-X200  оснащена поворотным шпинделем с вращающимся инструментом позволяет осуществлять фрезерование под произвольным углом.
Нижняя револьверная головка может быть дополнительно установлена для повышения производительности.
Два основных токарных шпинделя имеют прямой привод DDS. Встроенные мотор-шпинделя исключают вибрации от ременных или зубчатых передач как в обычной конструкции.

Токарный патрон 7100 тип 1 исполнение 1 по ГОСТ 2675-80
Диаметр наружный D, мм
80  100  125  160  200  250  315  400  500  630
D2,мм
55Н7 72Н7 95Н7 130Н7 165Н7 210Н7 270Н7 340Н7 440Н7 560Н7
D3,мм
66  86  108  142  180  226  290  368  465  595
D1,мм
16  22  30  45  65  80  100  130  210  252
Н, мм стальной корпус
-  -  -  -  78  89 98  109  119  129
Н, мм чугунный корпус
50  55  58  65  75  80  90  100  115  131
Максимально допустимая частота вращения мин-1 стальной корпус
- - - - 4000 3500 2800 2000 1200 1000
Максимально допустимая частота вращения мин-1 чугунный корпус
4000 3500 3200 3000 2500 2000 1500 1000 800 800
М
3-М6  3-М8  3-М8  3-М8  6-М10  6-М12  6-М12  6-М16  6-М16  6-М16
Масса, кг
1,9  3,2  5  8,8  15,5  27,5  47  73  121  200
Кодовый номер
7100-0001П   7100-0002П   7100-0003П   7100-0005П   7100-0007П   7100-0009П   7100-00011П  7100-00015П   7100-00017П  7100-00019П
Прямой кулачок
7100-0001.004  7100-0002.004   7100-0003.004  7100-0005.004  7100-0031.004  7100-0035.004   7100-0041.004   7100-0015.00.006   7100-0017.00.006   7100-0019.00.006
Обратный кулачек
7100-0001.006  7100-0002.006  7100-0003.006  7100-0005.006  7100-0031.008  7100-0035.015  7100-0041.009  7100-0015.00.007   7100-0017.00.007  7100-0019.00.007
Диск спиральный
7100-0001.003  7100-0002.003  7100-0003.003  7100-0005.003  7100-0031.003   7100-0035.003   7100-0041.003   7100-0015.00.002   7100-0017.00.002 7100-0019.00.002
Шестерня коническая
7100-0001.005  7100-0002.005  7100-0003.005  7100-0005.005  7100-0031.005   7100-0035.005   7100-0041.005   7100-0015.00.003   7100-0017.00.003   7100-0019.00.003
Ключ
7100-0001.000  7100-0002.000  7100-0003.000  7100-0005.000   7100-0031.000   7100-0035.000   7100-0041.000  7100-0015.000  7100-0017.000   7100-0019.000
Токарный патрон 7100 тип 2 исполнение 1 по ГОСТ 2675-80
Диаметр наружный D, мм
200  200   250   250  315   315   400   400  500  500   630
Условный размер конуса шпинделя
5  6  6   8   6   8  8   11   8  11   15
D2,мм
82,563   106,375  106,375  139,719   106,375   139,719  139,719  196,869  139,719  196,869  285,775
D3,мм
104,8  133,4  133,4  171,4  133,4  171,4  171,4  235,0  171,4  235,0  330,2
D1,мм
50  50  70  80  100  100  136  136  197  197  260
Н, мм стальной корпус
78  78  89  89  98  98  109  109  119  119  129
Н, мм чугунный корпус
84  84  95  95  106  106  118  118  135  135  165
Максимально допустимая частота вращения мин-1 стальной корпус
4000  4000  3500  3500  2800  2800  2000  2000  1200  1200  1000
Максимально допустимая частота вращения мин-1 чугунный корпус
2500  2500  2000  2000  1500  1500  1000  1000  800  800  800
М
4-М10  4-М12  4-М12  4-М16  4-М12  4-М16  4-М16  4-М20  4-М16  4-М20 4-М24
Масса, кг
20 20  33  33  65  65  108  108  192  192  290
Кодовый номер
7100-0031П  7100-0033П  7100-0035П  7100-0037П  7100-0039П  7100-0041П  7100-0043П  7100-0045П  7100-0047П  7100-0049П  7100-0053П
